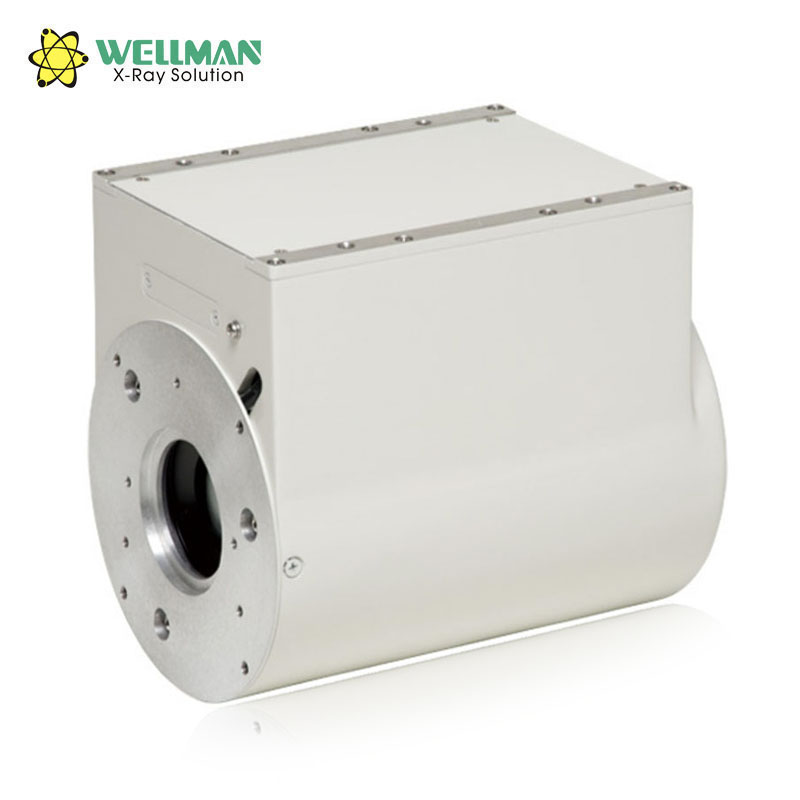

佳能(东芝)X射线影像增强器 E5877J-P1K
4 英寸视野 X 射线影像增强器
特点:
可让软 X 射线轻松穿透
分辨率非常高:77/ 110 Lp/cm
尺寸小、重量轻
总长度 :226 mm
最大直径 :164 mm
重量(大约) :8.0 kg
“J-Advanced I.I.” E5877J-P1K 是一种高性能 X 射线影像增强器(I.I.),采用了以下先进技术:
CsI 直接沉积输入屏使 X 射线散射极度减少,增强了 X 射线探测效率。因为 CsI 直接沉积在输入屏而非铝基板上。
E5877J-P1K 根据这一技术进行了升级,采用了具有极细柱形结构的厚输入屏和具有抗反射涂层的一层厚玻璃输出窗上的薄输出屏的现有技术。
E5877J-P1K 在对比度、分辨率和噪声方面具有出色的性能。
具有上述高性能的 E5877J-P1K X 射线影像增强器适用于工业无损检测用途。
综合数据
机械:
总长度 226±3 mm
最大直径 164±3 mm
输入屏尺寸(注释 1) 最小 100 mm
输出图像直径 20±1 mm
重量(大约) 8.0 kg
外形尺寸 参见第 13 至 14 页
电气:
| N 模式 | M 模式 | |
阳极电压 | 25~30 | kV |
G3 电极电压 | 1.5~3.5 | 9.0~12.0 | kV |
G2 电极电压 | 350~750 | 150~550 | V |
G1 电极电压 | 50~250 | 150~350 | V |
光阴极电压 | 0 | V |
电源:
输入电压 ....................................................................................................... 100~240 Vac 30VA
输出电压 24±1 Vdc
输出电流 .................................................................................................................... 400 mA 最大
重量(大约) 1 kg
高压电源输入电压........................................................................................24±1 Vdc 400mA 最大
环境数据:
| 交货和保管 | 工作 |
温度 | -15~45 ℃ | 5~40 ℃ |
湿度 | 10~90 % | 30~85 % |
压力 | 50~106 kPa | 70~106 kPa |
