封闭式微焦点X射线管是如何产生X射线的?
首先,伟铭X-ray检测设备的微焦点X射线管是封闭式的。而市场上160KV以下微焦点X射线管,也基本是封闭式。
把电子加速后,撞击金属靶材,是产生X射线最简单的办法。电子撞击靶材后,其损失的动能的99%转化为热能,使得靶材发热;剩下1%的动能放出光子,产生X光。
封闭式微焦点X射线管也是利用了这个方法。
首先要保证产生X光时,所在的空间是真空的状态,真空度不低于10-4帕,避免发射电子的灯丝通电后迅速氧化烧断,灯丝材料一般是钨。
封闭式X射线管在生产时就会抽真空,然后密封,这样使用时不需要再抽真空,等待低压电源给灯丝通电加热后,就可以使用了。

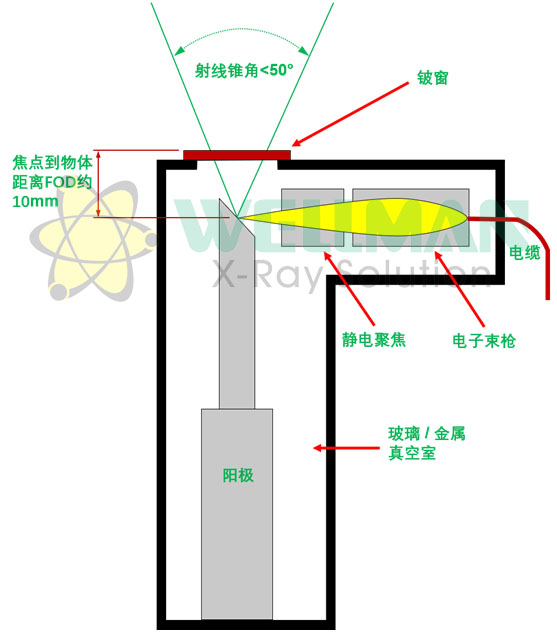

如上图,高压发生器给阴极的钨丝施加高压电流,使其产生电子束,并且提供足够的电压(数万至数十万伏)在阴极和阳极之间,使得电子束在高能高速的状态下撞击阳极靶材(材料通常也是钨),经过静电聚焦后可以减少电子束的轰击面积,也就是减少焦点尺寸。电子束损失的1%动能便转化成了X射线,穿过铍窗,向外发射。
通过调节X光管的电压和电流大小,可以增加X射线的穿透力和电子的数量,请读者自行点开以往的文章了解更多。
