PCB电路板X射线检测设备的焦点尺寸和清晰度有什么关系?

发表时间: 2020-01-07 15:40:22

作者: 伟铭光电XRAY

来源: 原创禁止转载

浏览:

首先来了解一下焦点尺寸,这个参数来源于X射线管,它也被称为焦斑尺寸,和平板探测器共同影响最终成像的清晰度,同时,它也是PCB电路板X射线检测设备的一个重要参数。X射线的产生,是由X射线管内部的,作为阴极的灯丝发射电子束,轰击阳极靶,99%的动能转化为热能,1%的动能以光子的形式放出。那么,电子束轰击阳极靶上的面积就是X射线管的焦点。

    首先来了解一下焦点尺寸,这个参数来源于X射线管,它也被称为焦斑尺寸,和平板探测器共同影响最终成像的清晰度,同时,它也是PCB电路板X射线检测设备的一个重要参数。


    X射线的产生,是由X射线管内部的,作为阴极的灯丝发射电子束,轰击阳极靶,99%的动能转化为热能,1%的动能以光子的形式放出。那么,电子束轰击阳极靶上的面积就是X射线管的焦点。

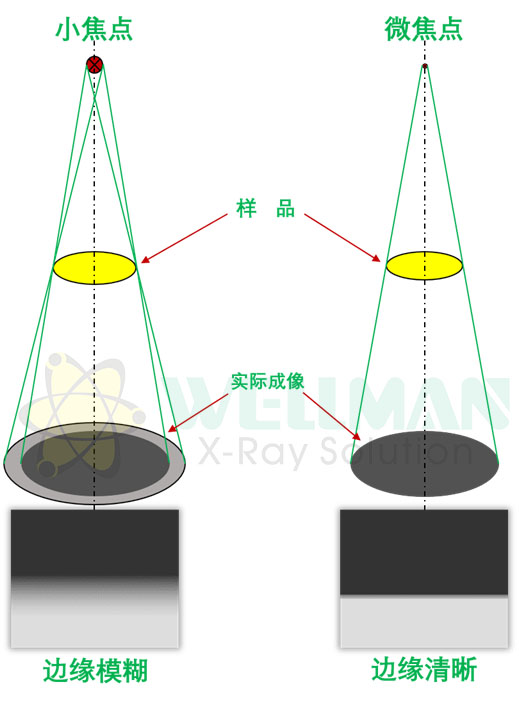

    所以,焦点可以被认为是X射线产生的地方,就像是光照产生的影子一样,光源的面积越大,投影到平板探测器上的图像就越模糊。如下图:




    这就是伟铭光电为什么要强调我们的设备是微焦斑X射线检测设备,大焦斑、小焦斑和微焦斑的应用领域都是不一样的,例如安检机就属于大焦斑的应用领域,而伟铭的微焦斑X射线检测设备多应用于电子业等高精密的行业。


PCB电路板X射线检测设备的焦点尺寸和清晰度有什么关系?
首先来了解一下焦点尺寸,这个参数来源于X射线管,它也被称为焦斑尺寸,和平板探测器共同影响最终成像的清晰度,同时,它也是PCB电路板X射线检测设备的一个重要参数。X射线的产生,是由X射线管内部的,作为阴极的灯丝发射电子束,轰击阳极靶,99%的动能转化为热能,1%的动能以光子的形式放出。那么,电子束轰击阳极靶上的面积就是X射线管的焦点。
