X射线检测设备的平板探测器倾斜与载物平台倾斜的优缺点

发表时间: 2019-12-06 15:59:17

作者: WELLMAN

来源: 伟铭光电XRAY原创-禁止转载

浏览:

带有倾斜功能的X射线检测设备,通常有两种实现方式。一种是平板探测器倾斜,伟铭光电X射线检测设备X-6800,用的就是这种方式。另一种是载物平台倾斜,部分厂家较早推出的型号,由于其设备使用的是很重的影像增强器来接收X光,一般用的是这种方式。

       带有倾斜功能的X射线检测设备x光检测设备,通常有两种实现方式。一种是平板探测器倾斜,伟铭光电X射线检测设备X-6800,用的就是这种方式。另一种是载物平台倾斜,部分厂家较早推出的型号,由于其设备使用的是很重的影像增强器来接收X光,一般用的是这种方式。

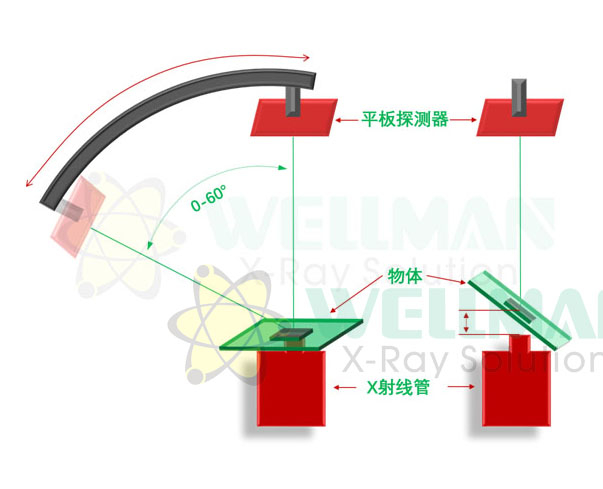

       下图为平板探测器倾斜与载物平台倾斜的示意图,两者的区别显而易见。




那他们分别有什么优缺点呢?


载物平台倾斜:


优点:

1. 设备体积小。如图,载物平台的倾斜只占用上下空间,并不会占用左右和前后的空间,所以不需要增加设备的长度和宽度。

2. 结构简单,无需滑轨。只需要在平台上增加一个负责倾斜的电机,还能正负60°倾斜。

3. 设备可以配很重的且价格便宜的影像增强器,能避免使用大功率电机和更粗的滑轨来让影像增强器倾斜。

4. 降低成本。无需滑轨,也不需要增加设备的长度和宽度,意味着使用更少的钣金和铅皮,也能用价格便宜的影像增强器,能节省大量成本。


缺点:

1. 牺牲了放大倍率。倾斜的情况下,载物平台要离X射线管更远,以避免撞到X射线管,图像只能放大到最大的一半。

2. 载物平台载重能力差。只能让倾斜轴来承受载物平台上的重量,不能由载物平台的四个边缘来承重。

3. 载物平台倾斜时上面的物体会滑落,必须配备夹具,倾斜前要用夹具夹紧,影响效率。


平板探测器倾斜:


优点:

1. 不牺牲放大倍率。X光管和载物平台可以无限接近,倾斜时也能放大到最大。

2. 载物平台四个边都可以承重,不降低载物平台的载重能力。

3. 无需夹具夹紧。方便用户,效率更高。


缺点:

1. 设备体积大。如图,平板探测器倾斜需要前后左右很多空间。

2. 结构变复杂,需要滑轨、链条和电机引导平板探测器倾斜。

3. 只能正倾斜60°。

4. 成本较高。需要滑轨等零部件,也无法配备价格便宜的影像增强器,体积大要使用更多的钣金和铅皮。

总的来说,平板探测器倾斜付出了更多成本,保证了机器性能(特别是放大功能)不受影响,可以说是更适合配备平板探测器的设备。载物平台倾斜,是以往只有影像增强器时,更合理的设计。可以看到的趋势是,现在X射线检测设备的厂家推出的新款设备,都不再配备影像增强器了,所以我们可以预测,未来平板探测器倾斜的设备会越来越多。
